Als Versorgung für Funkenstrecken-Varianten eignen sich Mikrowellentransformatoren in verschiedensten Aufbauten. 2 Varianten sollen hier vorgestellt werden.

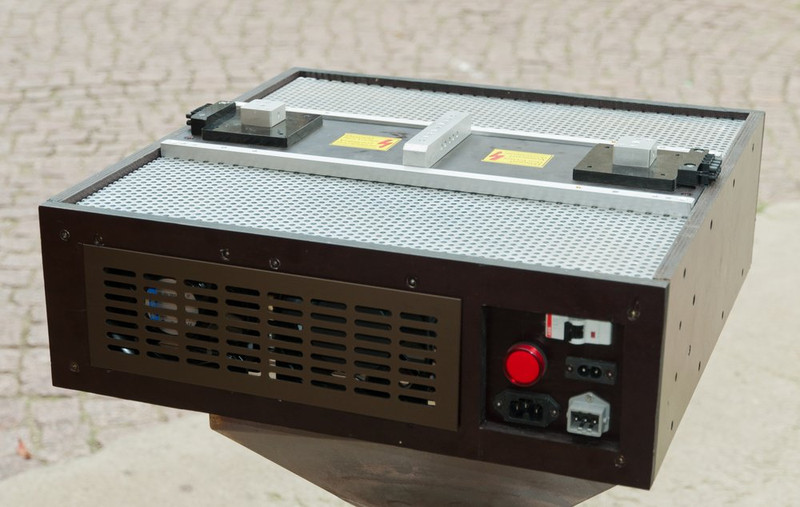

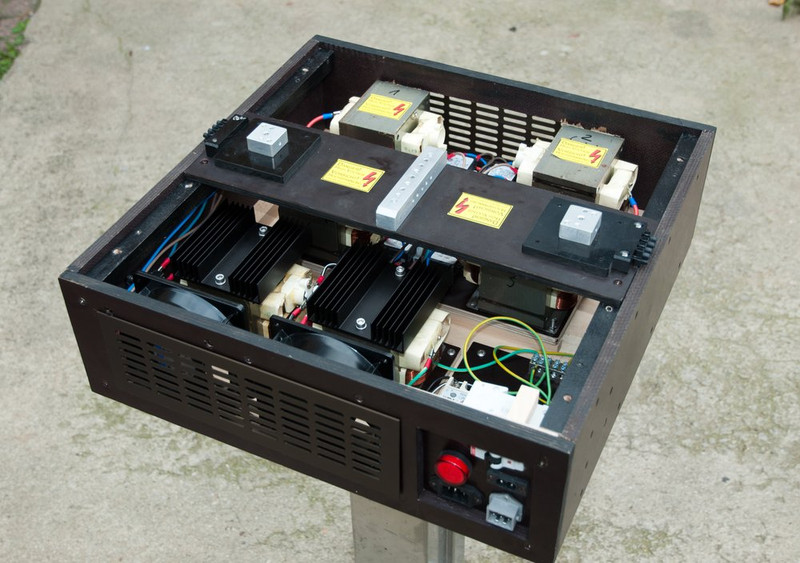

3.5kW 4-fach MOT Stack

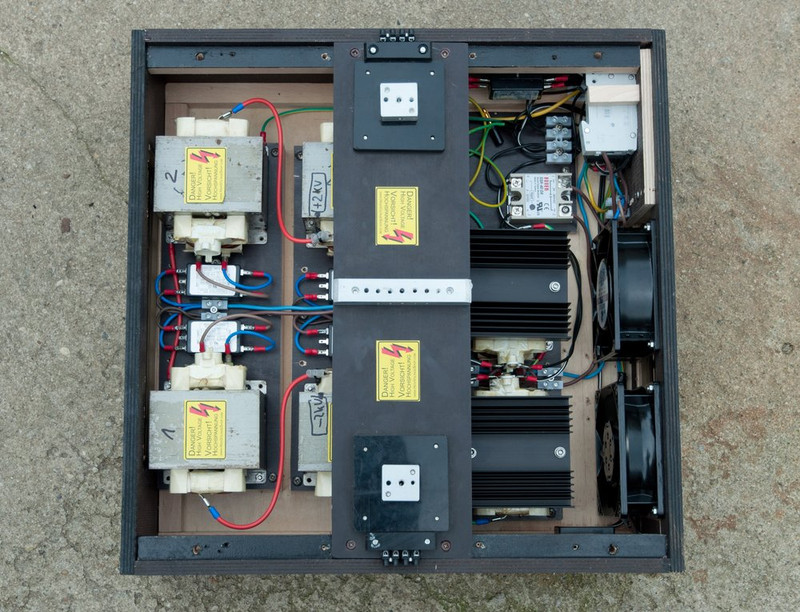

4 Mikrowellen Trafos (MOTs) sekundärseitig Reihe, primärseitig parallel, haben sich bisher als sehr zuverlässig erwiesen. Diese Versorgung liefert etwa 8kV bei etwa 450mA.

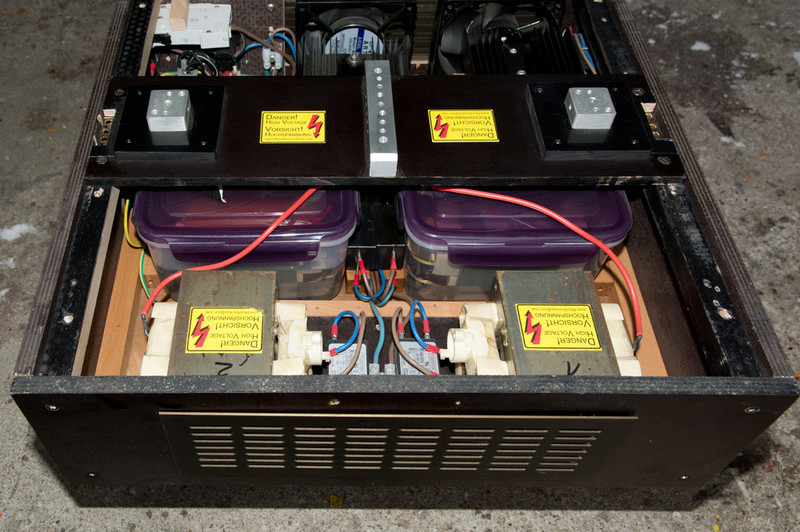

Anfänglich sind dabei immer die äußeren 2 MOTs durchgebrannt. Durch Lagerung dieser MOTs in 1,5l -Frischhalteboxen mit Transformator Öl konnte das Problem gelöst werden:

Allerdings muss man sicherstellen, dass das Öl nicht ausläuft. Siehe: Traföl auf Abwegen

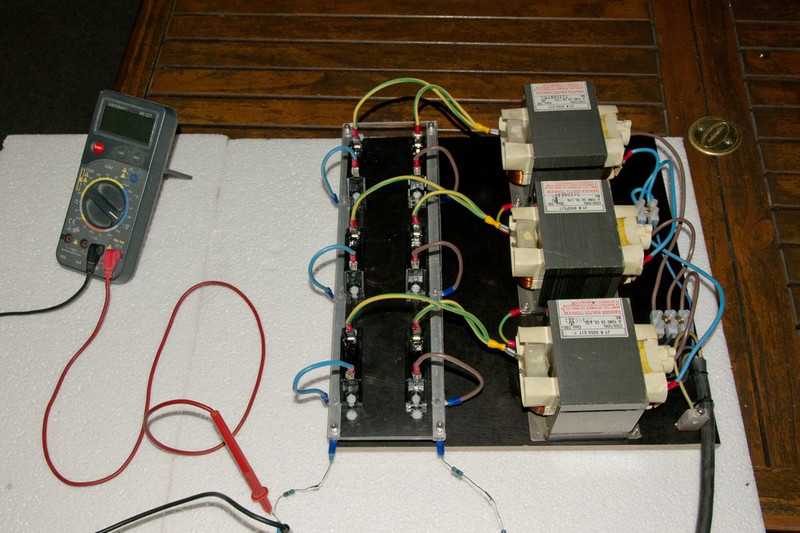

22kW Kraftstrom-Versorgung

Da die 3.5kW aus der normalen Steckdose bei Teslaexperimenten recht schnell ausgereizt sind, musst etwas größeres her: Eine Lösung mit 3-Phasen-Kraftstrom.

Details folgen, noch ist die Versorgung nicht einsatzbereit...
